Lavorazioni meccaniche a 5 assi con fresatrici CNC

Le lavorazioni meccaniche a 5 assi rappresentano una delle tecnologie più avanzate nel campo della fresatura CNC (Computer Numerical Control). Questi centri di lavoro CNC offrono una flessibilità e una precisione senza precedenti, permettendo la realizzazione di geometrie complesse e riducendo significativamente i tempi di lavorazione.

Cosa sono gli assi nelle lavorazioni CNC?

In un contesto di fresatura, un “asse” si riferisce alla direzione lungo la quale l’utensile o il pezzo da lavorare può muoversi. Le macchine CNC tradizionali operano su tre assi principali:

• Asse X: Movimento orizzontale sinistra-destra.
• Asse Y: Movimento orizzontale avanti-indietro.
• Asse Z: Movimento verticale su-giù.

Le macchine CNC a 3 assi sono limitate nei movimenti e possono richiedere riposizionamenti manuali del pezzo per completare lavorazioni complesse, aumentando così i tempi e i potenziali errori.

Lavorazioni a 5 assi: definizione e vantaggi

Le lavorazioni a 5 assi aggiungono due assi supplementari ai tre tradizionali, che permettono il movimento e la rotazione dell’utensile o del pezzo lungo e intorno a più direzioni. Questi assi supplementari sono:

• Asse A: Rotazione intorno all’asse X.
• Asse B: Rotazione intorno all’asse Y.

Questi assi aggiuntivi permettono all’utensile di avvicinarsi al pezzo da angolazioni diverse senza doverlo riposizionare. La capacità di lavorare un pezzo da più angolazioni in una sola configurazione riduce i tempi di produzione e migliora la qualità del prodotto finito. Con una pianificazione attenta, formazione adeguata e manutenzione regolare, le fresatrici a 5 assi possono trasformare i processi produttivi, offrendo un significativo vantaggio competitivo. Tra i principali vantaggi delle lavorazioni a 5 assi troviamo:

• Maggiore precisione: Riduzione degli errori di allineamento e tolleranze più strette.
• Efficienza migliorata: Riduzione dei tempi di lavorazione grazie alla capacità di lavorare il pezzo da più angolazioni in una sola configurazione.
• Superfici più complesse: Capacità di creare geometrie intricate e dettagliate, essenziali in settori come l’aerospaziale, l’automobilistico e il medicale.
• Migliore finitura superficiale: Movimenti fluidi e continui dell’utensile che riducono le imperfezioni sulla superficie lavorata.

Nonostante questi vantaggi, ci sono anche diversi svantaggi. Le fresatrici CNC a 5 assi sono più costose rispetto a quelle a 3 assi, richiedono una programmazione complessa e una manutenzione più frequente. Il setup iniziale può essere lungo e complicato, necessitando di personale altamente qualificato e di una formazione specifica. Inoltre, la stabilità e la rigidità della macchina sono cruciali per mantenere la precisione, richiedendo materiali di alta qualità e progettazioni che minimizzino le vibrazioni (chatter).

Applicazioni delle lavorazioni a 5 assi

Le lavorazioni meccaniche a 5 assi trovano applicazione in numerosi settori che richiedono precisione e complessità geometrica. Alcuni esempi includono:

• Aerospaziale: Realizzazione di componenti aeronautici con tolleranze molto strette e geometrie complesse.
• Automobilistico: Produzione di parti del motore e componenti strutturali che necessitano di elevata precisione.
• Medicale: Creazione di impianti e protesi personalizzate con dettagli intricati.
• Energetico: Fabbricazione di pale per turbine eoliche e altri componenti energetici complessi.
• Prototipazione e produzione personalizzata: La flessibilità delle macchine a 5 assi le rende ideali per la prototipazione rapida e la produzione personalizzata di componenti metallici di vario genere. La capacità di lavorare pezzi unici o piccole serie con geometrie complesse in tempi ridotti è un vantaggio significativo per le aziende che necessitano di adattamenti rapidi e specifici alle esigenze dei clienti.

Considerazioni Tecniche

L’implementazione di lavorazioni a 5 assi richiede una serie di considerazioni tecniche, tra cui:

• Programmazione CNC Avanzata: L’uso di software CAM (Computer-Aided Manufacturing) avanzati per generare percorsi utensile complessi.
• Utensili di Alta Qualità: Strumenti di taglio che possono sopportare movimenti multi-angolari e mantenere tolleranze strette.

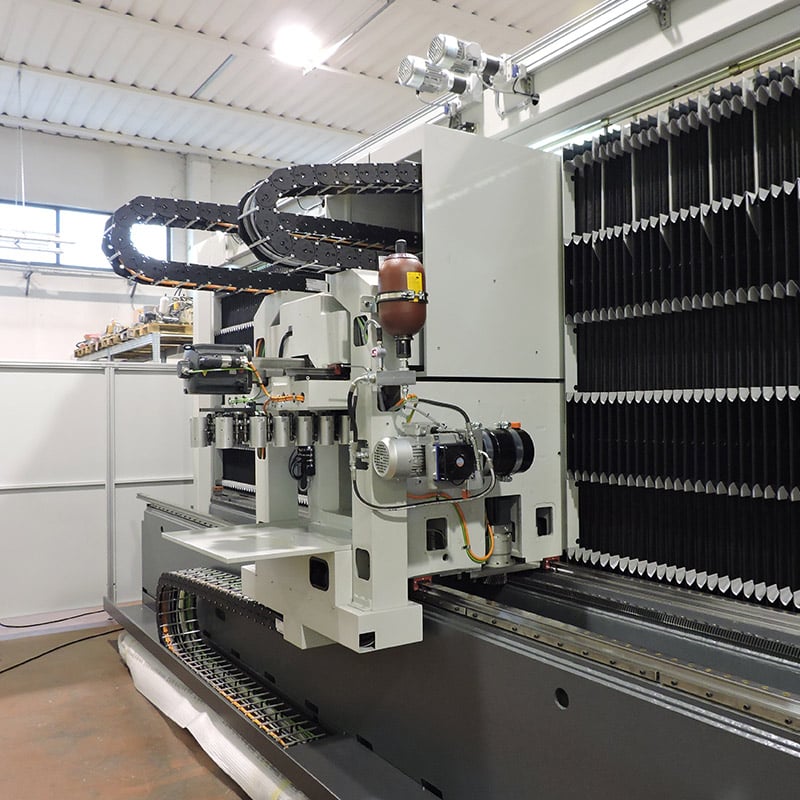

• Rigidità della Macchina: Le macchine a 5 assi devono essere estremamente rigide per minimizzare le vibrazioni e mantenere la precisione. Per questo motivo le fresatrici a montante mobile vengono impegnate più frequentemente per le lavorazioni pesanti e complessi.
• Controllo di Collisione: Sistemi di monitoraggio e prevenzione delle collisioni per evitare danni a utensili e pezzi.

Cosa possiamo aspettarci dalle lavorazioni meccaniche a 5 assi

Le lavorazioni meccaniche a 5 assi rappresentano il futuro della fresatura CNC, offrendo precisione, efficienza e la capacità di creare geometrie complesse. Questi vantaggi rendono le macchine a 5 assi indispensabili in settori ad alta tecnologia e precisione. Adottare questa tecnologia può significare un significativo vantaggio competitivo, migliorando la qualità e riducendo i tempi di produzione.
