VMC
fresatrice CNC a 5 assi continui
Fresatrice CNC a 5 assi a montante mobile
VMC è una fresatrice CNC a 5 assi progettata per superare i limiti ed eseguire un’ampia gamma di lavorazioni con un unico macchinario. Dai singoli stampi in materiale molto duro e tenace, alle lavorazioni in serie con altissima precisione.
Rigidità e precisione
Il montante mobile unito al sistema DualDrive Technology rende VMC una macchina utensile estremamente rigida e precisa, ideale per le lavorazioni di medio-grandi dimensioni e con portate importanti.
4 modelli
Queste fresatrici a 5 assi CNC vengono realizzate in 4 modelli completamente personalizzabili in base alle singole esigenze di ogni cliente, anche con la possibilità di lavorazione in pendolare.
Assi X, Y, Z personalizzabili
Alcuni esempi di configurazione delle fresatrici VMC

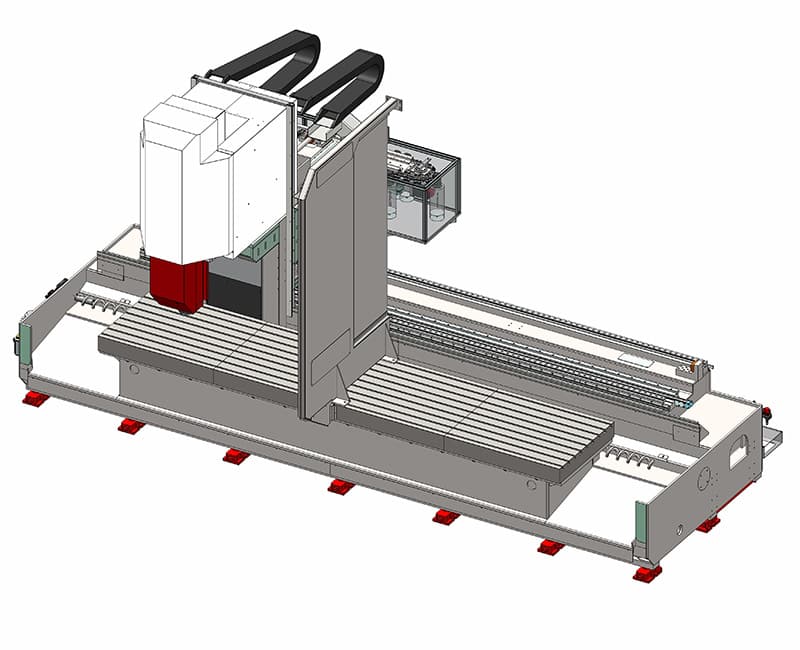

Questa configurazione delle nostre fresatrici CNC a 5 assi VMC offre la possibilità di lavorare pezzi di semplice esecuzione con 3 assi. Con l’utilizzo dell’accessorio paratia è possibile lavorare in pendolare aumentando la produttività e diminuendo i tempi morti per l’attrezzaggio.

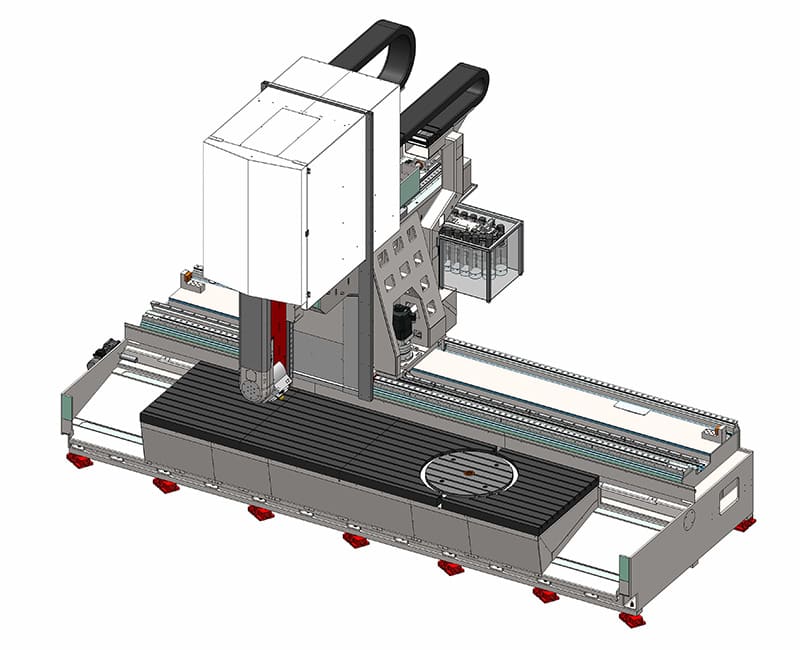

Con questa configurazione è possibile lavorare il pezzo su 5 facce, ovvero in un unico posizionamento. La tavola rotante posiziona i pezzi su diverse angolazioni per una lavorazione su cinque lati, oppure fornisce movimento simultaneo su 5 assi. Particolarmente adatta per lavorare pezzi di grandi dimensioni con minime perdite di pivot

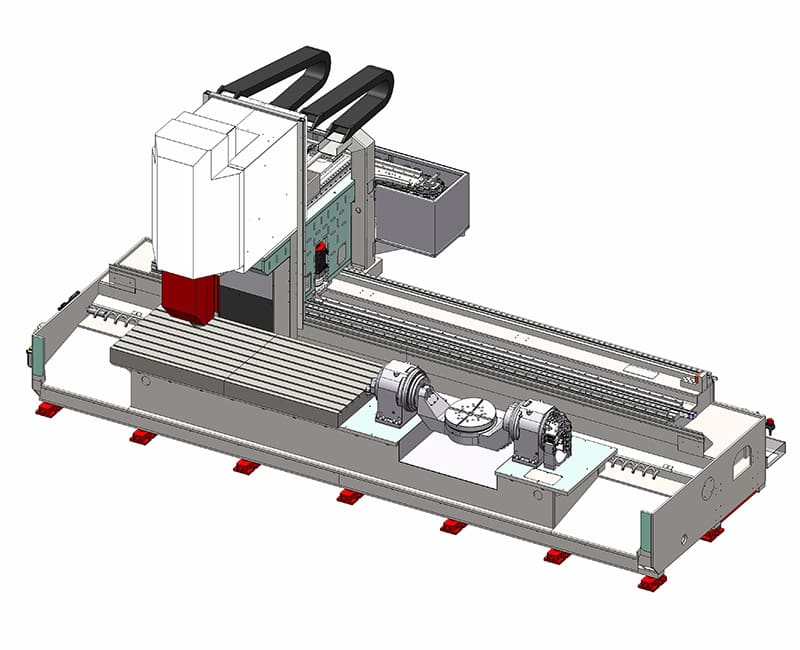

Con questa configurazione è possibile lavorare pezzi di piccole dimensioni su 5 facce, ovvero in un unico posizionamento. La tavola rotobasculante posiziona i pezzi su diverse angolazioni per una lavorazione su cinque lati, oppure fornisce movimento rapido simultaneo su 5 assi per contornature e lavorazioni complesse e gravose.
Con questa configurazione è possibile lavorare il pezzo su 5 facce, ovvero in un unico posizionamento. L’utilizzo della testa a 2 assi abbinato a un esteso piano di lavoro, consentono le lavorazioni di pezzi molto lunghi.
Esempi di configurazione delle fresatrici VMC
Questa configurazione delle nostre fresatrici CNC a 5 assi VMC offre la possibilità di lavorare pezzi di semplice esecuzione con 3 assi. Con l’utilizzo dell’accessorio paratia è possibile lavorare in pendolare aumentando la produttività e diminuendo i tempi morti per l’attrezzaggio.
Con questa configurazione è possibile lavorare il pezzo su 5 facce, ovvero in un unico posizionamento. La tavola rotante posiziona i pezzi su diverse angolazioni per una lavorazione su cinque lati, oppure fornisce movimento simultaneo su 5 assi. Particolarmente adatta per lavorare pezzi di grandi dimensioni con minime perdite di pivot
Con questa configurazione è possibile lavorare pezzi di piccole dimensioni su 5 facce, ovvero in un unico posizionamento. La tavola rotobasculante posiziona i pezzi su diverse angolazioni per una lavorazione su cinque lati, oppure fornisce movimento rapido simultaneo su 5 assi per contornature e lavorazioni complesse e gravose.
Con questa configurazione è possibile lavorare il pezzo su 5 facce, ovvero in un unico posizionamento. L’utilizzo della testa a 2 assi abbinato a un esteso piano di lavoro, consentono le lavorazioni di pezzi molto lunghi.
Esempi di configurazione delle fresatrici VMC
Rigidità e stabilità
Il basamento fisso con una robusta struttura elettrosaldata in acciaio, unito al sistema DualDrive Technology, rende questa macchina utensile particolarmente adatta alle lavorazioni di materiali tenaci come acciaio e titanio.
Per assorbire tutte le micro-vibrazioni che riducono la precisione e la vita dell’utensile la struttura della macchina è stata abbondantemente sovradimensionata. Per questo motivo questa fresatrice cnc a 5 assi pesa circa 2 volte in più, rispetto alle macchine analoghe della stessa categoria.
Grazie alla struttura estremamente rigida e stabile VMC può lavorare con una profondità di taglio maggiorata, aumentando notevolmente la produzione.
Fresatrice a 5 assi con DualDrive technology
Grazie al DualDrive Technology, con cremagliera e due riduttori con pignoni, possiamo garantire precisione, velocità e accelerazione stabili nettamente superiori rispetto ai sistemi tradizionali, arrivando fino a 50 m/min e 4* m/s2.
Rispetto a una vite a ricircolo di sfere, questo sistema rimane sempre molto preciso nel corso degli anni, più silenzioso, non sensibile all’usura, riducendo fermi macchina e azzerando le spese di manutenzione**.
Rispetto al motore lineare, riduce il consumo di energia elettrica fino a 5 volte senza produrre calore.
*Il valore è riferito al modello VMC taglia S e M.
**Fonte: confronto tra dual drive, motore lineare e vite a ricircolo di sfere
Magazzino utensili sempre a bordo
Il tempo morto per cambio utensile incide moltissimo sulla produzione durante i lavori in serie; per ridurlo al minimo e avere il più possibile contatto pezzo-utensile abbiamo creato un sistema esclusivo con magazzino utensili sempre a bordo.
Questo permette di fare un unico attrezzaggio della fresatrice con la possibilità di cambiare utensile in qualsiasi posizione della RAM sull’asse X in soli 3 secondi truciolo-truciolo.
Questa macchina a cinque assi può essere dotata di un laser per la misurazione di utensili a bordo nella zona cambio utensile (opzionale).
RAM per elettromandrino e motomandrino
RAM per l’asse B tiltante
2 tipi di RAM
La costruzione delle nostre RAM permette di entrare verticalmente all’interno delle strutture meccaniche a U utilizzando utensili molto più corti. In questo modo si riducono vibrazioni, si aumenta la precisione e la profondità di taglio durante la fresatura.
Per ottenere le massime prestazioni e aumentare la rigidità delle nostre fresatrici a 5 assi VMC, abbiamo integrato delle guide fino all’estremità della RAM. Questo ci permette di aumentare la lunghezza dell’asse Z senza aumentare l’altezza della macchina.
Inoltre, con questo sistema si aumenta anche rigidità e precisione grazie alla riduzione della distanza tra il pattino e il naso del mandrino.

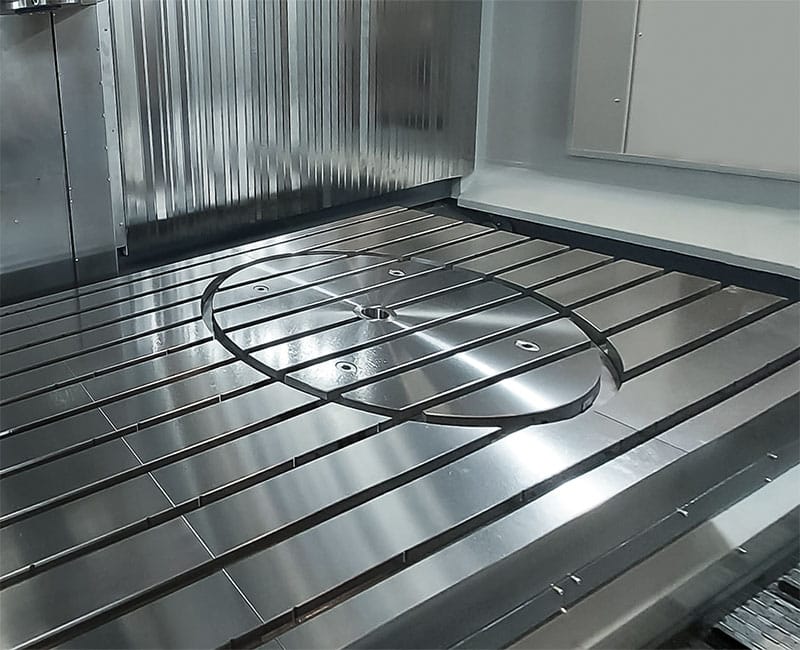

Tavole
Altre particolarità
Dati tecnici
| Modello | S | M | L | XL |
|---|---|---|---|---|
| Asse X (longitudinale,mm) | 1.000-2.000 | 2.000-10.000 | 2.000-10.000 | 2.000-10.000 |
| Asse Y (trasversale, mm) | 600 | 800 | 1.000 | 1.250 |
| Asse Z (verticale, mm) | 600 | 800 | 800-1.000 | 800-1.000 |
| Peso macchina | 9.000(x=1.000) | 13.000(x=2.500) | 20.000(x=3.000) | 30.000(x=4.000) |
| Tavola | ||||
| Dimensione cave a T/passo | L18 / 100 (DIN 650) | |||
| Portata max (kg.) | 6.000 | 9.000 | 9.000 | 9.000 |
| Avanzamenti | ||||
| Rapidi asse X (mm/min) | 50.000 | |||
| Rapidi asse Y (mm/min) | 40.000 | |||
| Rapidi asse Z (mm/min) | 40.000 | |||
| Accelerazione max asse X (m/s2) | 4 | 4 | 2 | 2 |
| Accelerazione max asse Y (m/s2) | 2,5 | |||
| Accelerazione max asse Z (m/s2) | 2,5 | |||
| Cambio utensile | ||||
| Meccanismo | Automatico | |||
| Posti utensile | 46, 62, 82 | |||
| Max diametro utensile (mm) | 63 | |||
| Max diam. senza adiacenti (mm) | 120 | |||
| Max lunghezza utensile (mm) | 250 | 250 | 300 | 300 |
| Peso max. utensile (kg) | 8 | |||
| Tempo medio di cambio utensile | 3 sec. | |||
