EMERA
fresatrice a montante mobile fino a 8 assi
Nata per aggredire materiali tenaci
La fresatrice a montante mobile Emera è stata progettata per aggredire materiali molto duri e tenaci con grande capacità di asportazione.
Rigidità e precisione
La struttura Box-in-box unita alla RAM ottagonale e al sistema DualDrive Technology rendono questa fresatrice a montante mobile estremamente rigida e robusta, ideale per lavorare pezzi di medio-grandi dimensioni e con portate fino a 10 ton.
Versatilità
Grazie al sistema di cambio teste automatico Emera può trasformarsi da una fresatrice a 5/8 assi in un tornio verticale con un diametro di volteggio pari a 2.000 mm in pochissimi minuti (optional).
Assi X, Y, Z personalizzabili
Alcuni esempi di configurazione delle fresatrici EMERA

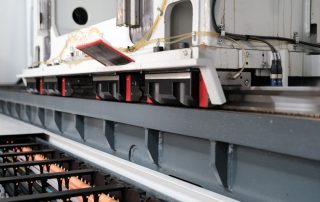

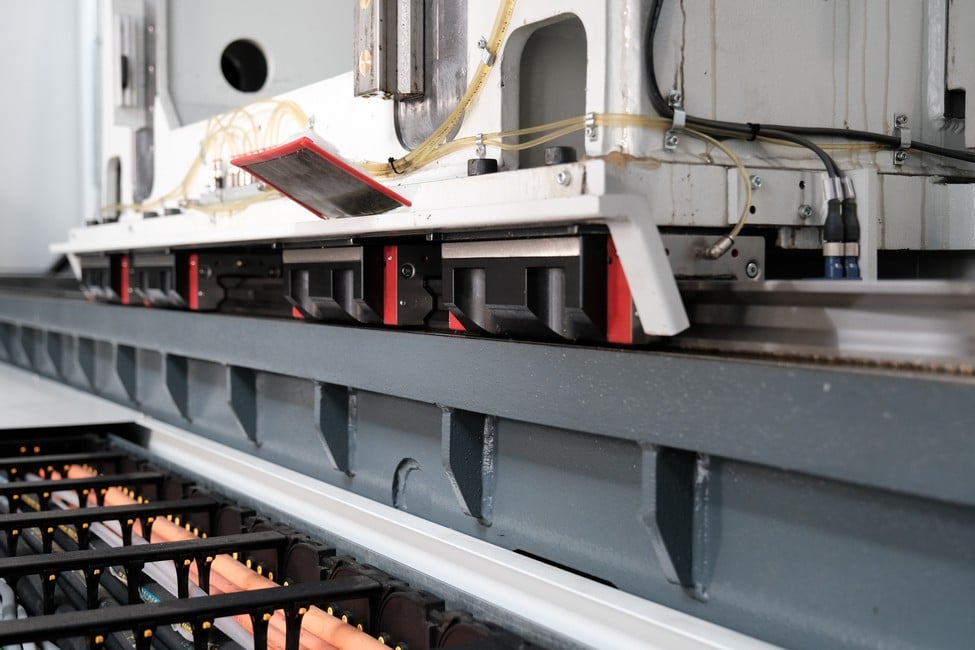

Costruzione Box-in-Box
Per minimizzare le vibrazioni e la flessione durante asportazioni pesanti, le fresatrici a montante mobile EMERA vengono costruite con il sistema Box-in-Box, che sposta le forze di azionamento verso il centro di gravità. Robuste guide di scorrimento sostengono lo slittone su entrambi i lati e distribuiscono le forze in modo equilibrato per garantire elevata velocità ed accelerazione.
Il risultato è una grande capacità di asportazione di materiale mantenendo elevati livelli di precisione in tutto il volume della macchina.

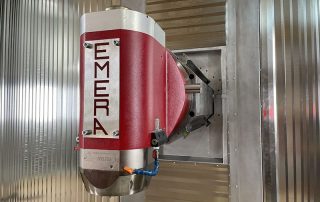

RAM ottagonale
La RAM ottagonale rappresenta una struttura unica nel suo genere che garantisce un’eccellente rigidità e non subisce alterazioni dimensionali dovute all’aumento della temperatura. Inoltre, essa assorbe perfettamente tutte le vibrazioni generate dalle forze di taglio durante le gravose lavorazioni.
A differenza delle RAM quadrate, questo sistema non richiede l’uso di tiranti di precarico, poiché la stessa geometria ottagonale riduce al minimo la caduta della RAM durante la corsa utile.
DualDrive Technology
Grazie al DualDrive Technology, con cremagliera e due riduttori con pignoni, possiamo garantire precisione, velocità e accelerazione stabili nettamente superiori rispetto ai sistemi tradizionali, raggiungendo valori fino a 40 m/s e 1 m/s2.
Rispetto a una vite a ricircolo di sfere, questo sistema rimane sempre molto preciso nel corso degli anni, più silenzioso, non sensibile all’usura, riducendo i fermi macchina e azzerando le spese di manutenzione*.
Inoltre, rispetto al motore lineare, consente di ridurre il consumo di energia elettrica fino a 5 volte*, senza produrre calore.
**Fonte: confronto tra dual drive, motore lineare e vite a ricircolo di sfere
Teste per la RAM
Senza vincoli
Tutte le teste che utilizziamo sono a 360.000 posizioni torque. Questo significa che non hanno vincoli ad un angolo ben preciso, come ad esempio quelle index, ma possono lavorare in qualsiasi posizione di rotazione del semicorpo C e del semicorpo A.
Cambio testa automatico
Per eseguire lavorazioni differenti in modo automatico, fresatrice a montante mobile EMERA può essere equipaggiata con il sistema di cambio rapido delle teste. Ciò consente di trasformare una fresatrice a 5 assi in un centro di lavoro multitasking, pronto ad eseguire diverse lavorazioni con un unico macchinario.

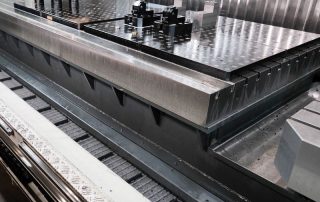

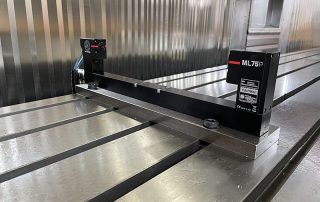

Tavole
Altre particolarità
Emera - dati tecnici
Dati tecnici
| Modello | L | XL |
|---|---|---|
| Asse X (longitudinale,mm) | 3.000-10.000 | 3.000-10.000 |
| Asse Y (trasversale, mm) | 1.000 | 1.250 |
| Asse Z (verticale, mm) | 1.000/1.350/1.500 | 1.000/1.350/1.500 |
| Peso macchina | 40.000(x=4.000) | 40.000(x=4.000) |
| Max. flessione a sbalzo (mm) | 0.02 | 0.02 |
| Tavola | ||
| Dimensione tavola (mm) | 1.000/1.300 x 3.500-10.500 | |
| Dimensione cave a T/passo | DIN 650 | |
| Portata max (kg.) | 9.000 | |
| Avanzamenti | ||
| Rapidi asse X (mm/min) | 40.000 | |
| Rapidi asse Y (mm/min) | 40.000 | |
| Rapidi asse Z (mm/min) | 40.000 | |
| Accelerazione max asse X (m/s2) | 2,5 | |
| Accelerazione max asse Y (m/s2) | 2,5 | |
| Accelerazione max asse Z (m/s2) | 2,5 | |

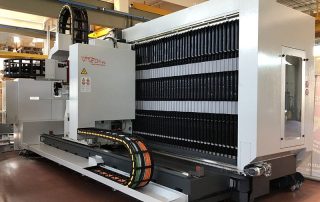

| Cambio utensile | ||
| Meccanismo | Automatico | |
| Posti utensile | 30, 60, 90, 120 | |
| Max diametro utensile (mm) | 100 | |
| Max diam. senza adiacenti (mm) | 200 | |
| Max lunghezza utensile (mm) | 300 | |
| Tempo medio di cambio utensile | 3 sec. | |
| Pesa max. utensile (kg) | 15 | |
